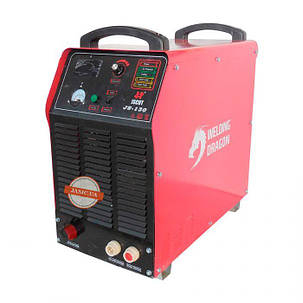

Апарат плазмового різання Welding Dragon JS CUT-130 — — це промислове зварювальне джерело, призначене для встановлення як джерело плазми на портальні системи різання металу з числовим програмним керуванням (ЧПУ). Конструкція джерела передбачає продуманий захист від потрапляння всередину пилу та механічних пошкоджень у процесі роботи. Оскільки джерело спочатку призначене для роботи в системах із ЧПК, то немає проблем із виникненням перешкод від спрацьовування осцилятора під час підпалювання дуги або з під'єднанням джерела (роз'єми для під'єднання винесені на задню панель).
До комплекту постачання входить плазмо огляд, спеціально розрахований під роботу з джерелом як частина системи автоматичного різання (форма плазмозагляду I-подібна, для встановлення в маніпулятори). Крім стандартної для автоматичних плазмонавтів форми, заслуговують внутрішні особливості, як-от подвійний спосіб стабілізації дуги та система охолодження, що дає змогу отримати 100% ПВ без використання рідинного охолодження.

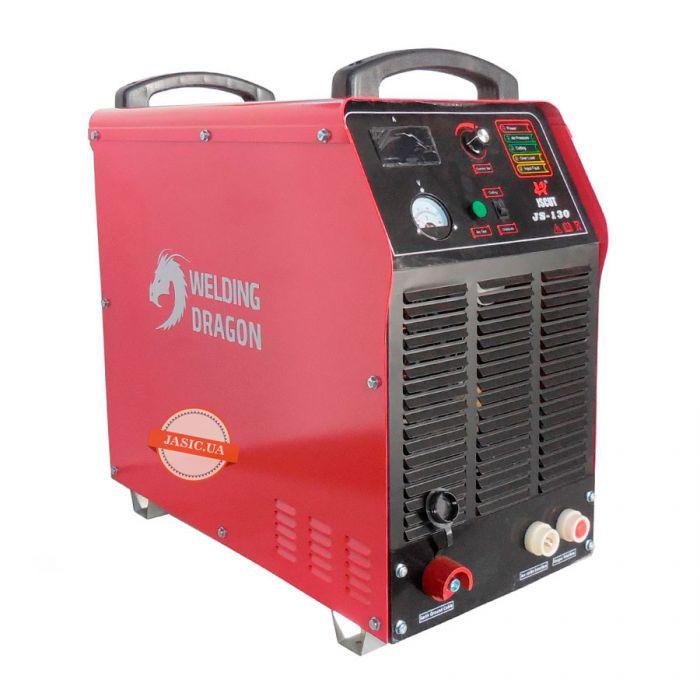

Панель керування джерелом досить проста. Встановлені цифровий амперметр і стрілковий вольтметр для відстеження параметрів струму різання. Величина струму різання задається ручкою регулятором. Також є тумблер перемикання режиму різання/ перевірки подавання повітря й блок кольорових індикаторів для відстеження загальних параметрів роботи:
Так, за даними блока індикаторів можна відстежити:
- увімкнення джерела в мережу
- тиск повітря (норма)
- процес різання (ввімкнення плазмовіду)
- перевантаження обладнання
- несправність живлення/збій у роботі обладнання
Зверніть увагу, що джерело для генерації плазми вимагає під'єднання системи подавання стисненого повітря, що складається з компресора та ресивера. Для нормальної роботи джерела потужність компресора має бути не менш ніж 250 л/хв. Крім того, для отримання якісного різання та максимальної ефективності роботи обладнання повітря після компресора має бути очищене від вологи, пилу та олій (клас чистоти не нижче 1.2), відповідно до ISO 8573-1:2010).
Комплект постачання:
- джерело Welding Dragon JS CUT-130 — 1 шт.
- плазунець JS-HC1303 (7 м) — 1 шт.
- комплект витратника до плазмотрона — 1 шт.
- запобіжник — 2 шт.
- кабель керування 4 pin — 1 шт.
- кабель керування 2 pin — 1 шт.
- блок підготовки повітря — 1 шт.
- клема маси з кабелем 3 м — 1 шт.
- ключ — 1 шт.
- інструкція — 1 шт.
ХАРАКТЕРИСТИКИ
Бренд | Welding Dragon |
Напруга мережі живлення | 380 В ± 15% (3 фази) |
Струм різання (min) | 35 А |
Товщина чистового різання (max) | 30 мм |
Товщина роздільного різання (max) | 45 мм |
ПВ (40 °С) | 100 % |
Струм різання (ПВ 100%) | 130 А |
Спосіб збудження дуги | високочастотний |
Споживана потужність (активна) | 22 кВт |
Габаритні розміри (Д х Ш х В) | 760 х 650 х 350 мм |
Вага | 60 кг |
