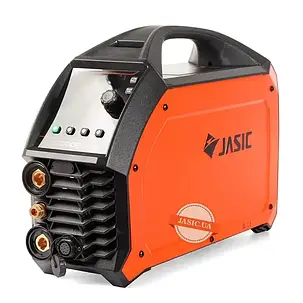

asic TIG-200P PFC (W2S62) EVO20 — це сучасний зварювальний інвертор від компанії Jasic, що належить до лінійки EVO20. Кожен із апаратів, що входять до цієї лінійки, насамперед помічає новий дизайн, розроблений у співпраці з провідними європейськими промисловими дизайнерами. Це саме той варіант, коли вся міць провідних технологій поєднується з ергономічністю і зручністю роботи. Зокрема, Jasic TIG-200P PFC (W2S62) EVO20 — це апарат, який може виконувати такі різновиди зварювання:

• аргонодуговий (DC TIG)
• аргонодугова з пульсацією (DC TIG Pulse)
• ручне дугове зварювання

Такий апарат підійде для зварювання так званих «чорних» металів, тобто різних типів сталей і не підійде для зварювання алюмінію й подібних матеріалів із міцною оксидною плівкою на поверхні.

Якщо говорити про загальні переваги лінійки обладнання EVO20, то треба зазначити:

• сучасний промисловий дизайн, що враховує останні напрацювання у сфері проєктування зручних і функціональних інтерфейсів
• великий екран, розташований під кутом 45°, що зручно, тому що не вимагає нахилу або присідання в процесі роботи для того, щоб побачити інформацію, а також дає змогу збільшити розміри самого екрана. Екран використовує технологію ClearVision, яка робить зображення на екрані чітко видимим навіть під прямими променями сонця. Також доступні моделі, у яких замість звичайного екрана встановлений сучасний LCD кольоровий екран
• широкі можливості дистанційного керування. Дистанційне керування не тільки як педалей для TIG зварювання, а також за допомогою бездротових і дротових пультів (необхідний модуль-приймач для бездротових)
• просунута система охолодження, яка працює тільки тоді, коли це потрібно, а також вирізняється особливою конструкцією внутрішніх компонентів, завдяки якій створюється збалансований повітряний потік (технологія ABAP — Active Balancing Air Passage)
• підвищену енергоефективність і екологічність. Якщо обладнання певний час не використовується, то через 10 хвилин воно автоматично переводиться в режим очікування. Споживання електроенергії в такому режимі знижується приблизно до 50 Вт (залежно від конкретної моделі)
• можливість швидкого скидання всіх параметрів або переходу в режим із додатковими параметрами

Як джерело насамперед для аргонодугового зварювання Jasic TIG-200P PFC (W2S62) EVO20 має низку переваг і використовує нові технології, що полегшують процес зварювання й підвищують ефективність обладнання. Так, функція «розумного» газу автоматично встановлює величину продування газом після завершення зварювання залежно від встановлених параметрів зварювання. Використання цієї технології дає змогу знизити витрати захисного газу до 40%. За бажанням можна вимкнути цю функцію. Також треба зазначити технології Smart Lift TIG і Dash-Arc. Smart Lift TIG відповідає за підтримання дуги в процесі зварювання: контроль дуги з відстеженням контакту наконечника та заготівки, підтримання стабільності горіння й запобігання залипанню вольфраму. А Dash-Arc — це технологія, що відповідає саме за підпал (ВЧ) дуги. Використання цієї технології дає змогу отримати 99% успішних підпальних дуги в процесі роботи, навіть у разі швидких натискань на кнопку.

Також під час проєктування враховані вимоги безпеки. Вбудована система захисту від перевищення струму та перегрівання в процесі роботи, а також система зниження напруги під час роботи обладнання на холостому ходу (V.R.D).

Зображення параметрів процесу зварювання винесено на екран, розділений на кілька функціональних зон. Зверху розміщений циклограма для настроювання параметрів аргонодугового зварювання. Рух за циклограмою здійснюється ручкою-енкодером. Можна настроїти:

• час продування газом перед і після зварювання
• час росту та збування зварювального струму
• стартовий, піковий (зварювальний), базовий струм і струм заварювання кратера
• час горіння дуги для режиму зварювання прихватками (Spot)
• частоту змінного струму та баланс полярності

Залежно від обраного режиму будуть доступні тільки певні параметри.

Під циклограмою розміщений блок зображення параметрів. Коли на циклограмі вибираємо доступний для редагування параметр процесу зварювання, то в цьому блоці ми бачимо значення параметра й одиницю його вимірювання. Значення параметра також змінюється ручкою-енкодером. Також у цій зоні зображаються коди помилок та інша технічна інформація. Нижче розміщена зона індикаторів, де можна побачити іконки перегрівання та перевантаження за струмом, а також іконку вмикання режиму V.R.D.

Найнижчий блок на екрані необхідний для індикації основних режимів роботи обладнання та настроювання параметрів ручного дугового зварювання. Кожен блок розміщується над фізичною кнопкою, яка використовується для вибору.

Отже, можна вибрати:

• вид зварювання (аргонодуговий, аргонодуговий із пульсацією, ручний дуговий)
• спосіб підпалювання дуги для аргонодугового зварювання (прикосуванням, високочастотний)
• режим роботи обладнання (2Т/4Т/повтор/прихвати)
• вибрати та настроїти струм для режиму ММА (робочий, гарячого старту, форсажу дуги)

Справа від циклограми містяться фізичні кнопки для керування режимом Smart Gas і під'єднання дистанційного керування.

Відмітна особливість Jasic TIG-200P PFC (W2S62) EVO20 винесена в його назву — PFC, ця англійська абревіатура розшифровується як Power Factor Correction, тобто корекція коефіцієнта потужності. Де та навіщо використовується така технологія? Зазвичай зварювальний інвертор може компенсувати стрибки напруги в мережі в межах ±15%, якщо відмінність буде більшою, то продовжувати роботу не варто — обладнання може вийти з ладу. Апарати, у яких встановлений PFC модуль розраховані на роботу в мережах, де можливі великі стрибки напруги, просідання навіть до 115 В не становить для них проблеми, також можлива робота з генератором. Додатково треба зазначити, що наявність PFC модуля дає змогу знизити необхідну для роботи потужність і зберегти водночас максимальне значення зварювального струму.

Зверніть увагу, що значення технічних характеристик наведене для використання в мережі 220±15% В, у разі використання зі зниженою напругою значення будуть інші, вони наведені в інструкції.

Jasic TIG-200P PFC (W2S62) EVO20 підтримує роботу зі спеціальними пультами керування/педалями для лінійки апаратів EV020. Без змін у конструкцію можлива робота з дротовою педаллю керування Jasic FRC-01 або з педалями інших виробників. Для цього на панелі встановлене гніздо 9 pin. Можлива робота з бездротовими (Bluetooth) педаллю Jasic FRC-02 і пультом керування Jasic HRC-02. Однак для їх використання потрібне встановлення спеціального блока приймача на передній панелі (є відповідна заглушка, яку потрібно видалити та під'єднати блок до плати).

ХАРАКТЕРИСТИКИ

Комплектація

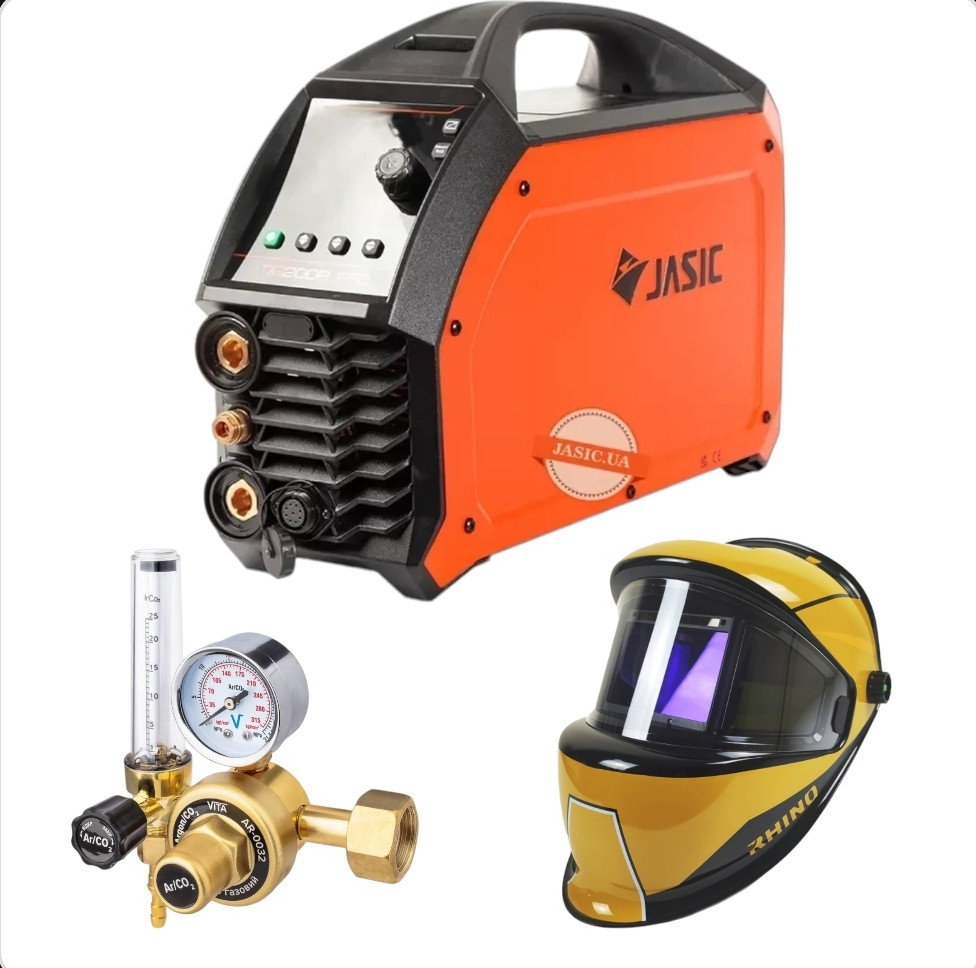

• апарат Jasic TIG-200P PFC (W2S62) EVO20 — 1 шт.
• пальник типу WP-26 (4 м) з комплектом витратних матеріалів — 1 шт.
• клема маси з кабелем (3 м) — 1 шт.
• паспорт (інструкція з експлуатації) — 1 шт.
