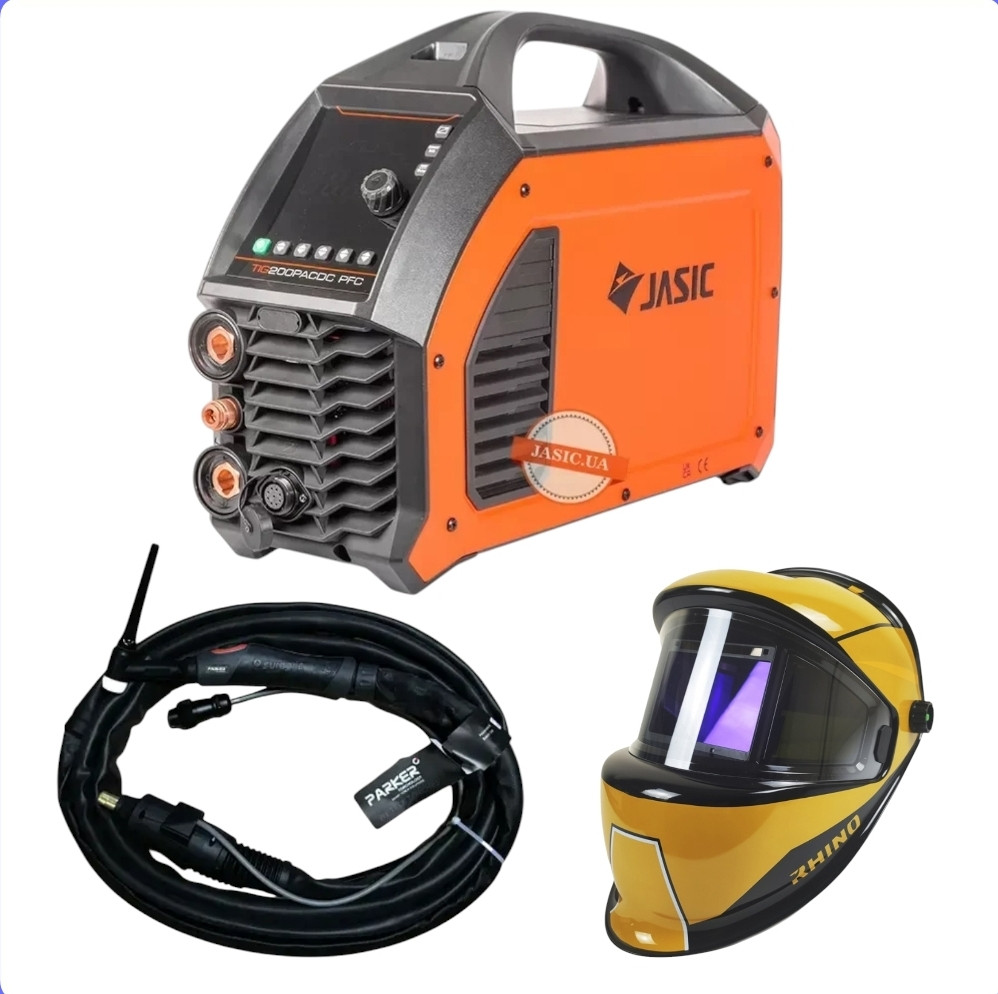

Jasic TIG-200P AC/DC PFC (E2S22) EVO20+ в комплекті маска Рино 900+пальник Parker 26 — це сучасний зварювальний інвертор від компанії Jasic, що входить до лінійки EVO20. Кожен із апаратів, що належать до цієї лінійки, насамперед помічає сучасний дизайн, розроблений у співпраці з провідними європейськими промисловими дизайнерами. Це саме той варіант, коли вся міць провідних технологій поєднується з ергономічністю і зручністю роботи.

Завдяки тому, що апарат може зварювати та на змінному, і на постійному струмі він може використовуватися як для зварювання «чорних» металів, тобто різних типів сталей, так і для зварювання алюмінію й подібних йому матеріалів із міцною оксидною плівкою на поверхні.

Якщо говорити про загальні переваги лінійки обладнання EVO20, то треба зазначити:

• сучасний промисловий дизайн, що враховує останні напрацювання у сфері проєктування зручних і функціональних інтерфейсів
• великий екран, розташований під кутом 45°, що зручно, тому що не вимагає нахилу або присідання в процесі роботи для того, щоб побачити інформацію, а також дає змогу збільшити розміри самого екрана. Екран використовує технологію ClearVision, яка робить зображення на екрані чітко видимим навіть під прямими променями сонця. Також доступні моделі, у яких замість звичайного екрана встановлений сучасний кольоровий LCD-екран.
• широкі можливості дистанційного керування. Дистанційне керування не тільки як педалей для TIG зварювання, а також за допомогою бездротових і дротових пультів (необхідний модуль-приймач для бездротових)
• просунуту систему охолодження, яка працює тільки тоді, коли це потрібно, а також вирізняється особливою конструкцією внутрішніх компонентів, завдяки якій створюється збалансований повітряний потік (технологія ABAP — Active Balancing Air Passage)
• підвищену енергоефективність і екологічність. Якщо обладнання певний час не використовується, то через 10 хвилин воно автоматично переводиться в режим очікування. Споживання електроенергії в такому режимі знижується приблизно до 50 Вт (залежно від конкретної моделі)
• можливість швидкого скидання всіх параметрів або переходу в режим із додатковими параметрами

Як джерело насамперед для аргонодугового зварювання Jasic TIG-200P AC/DC PFC (E2S22) EVO20 має низку переваг і використовує нові технології, що полегшують процес зварювання й підвищують ефективність обладнання. Так, функція «розумного» газу автоматично встановлює величину продування газом після завершення зварювання залежно від встановлених параметрів зварювання. Використання цієї технології дає змогу знизити витрати захисного газу до 40%. За бажанням можна вимкнути цю функцію. Також треба зазначити технології Smart Lift TIG і Dash-Arc. Smart Lift TIG відповідає за підтримання дуги в процесі зварювання: контроль дуги з відстеженням контакту наконечника та заготівки, підтримання стабільності горіння й запобігання залипанню вольфраму. А Dash-Arc — це технологія, що відповідає саме за підпал (ВЧ) дуги. Використання цієї технології дає змогу отримати 99% успішних підпальних дуги в процесі роботи, навіть у разі швидких натискань на кнопку.

Також під час проєктування враховані вимоги безпеки. Вбудована система захисту від перевищення струму та перегрівання в процесі роботи, а також система зниження напруги під час роботи обладнання на холостому ходу (V.R.D).

Зображення параметрів процесу зварювання винесено на екран, розділений на кілька функціональних зон. Основна зона — це циклограма аргонодового зварювання. Під циклограмою є велика зона для індикації значень параметрів із одиницями вимірювання, також у цій зоні виводяться коди помилок та інша технічна інформація. Найнижча зона — це вибір і настроювання основних режимів зварювання та роботи обладнання. Ця зона розділена на п'ять ділянок, кожен із яких розташований над фізичною кнопкою, що відповідає за вибір параметра.

Jasic TIG-200P AC/DC PFC (E2S22) EVO20 може працювати в декількох режимах, це:

• аргонодуговий зварювання на змінному струмі (TIG AC)
• аргонодуговий зварювання на постійному струмі (TIG DC)
• аргонодуговий зварювання в режимі MIX (TIG MIX)
• ручне дугове зварювання (MMA)

Вибір цих режимів винесено на зелену кнопку, тривале натискання, на яке запустить процес скидання налаштувань на заводські.

Також на окремі кнопки винесений:

• вибір типу запалювання дуги (контактний або ВЧ)
• вибір режиму роботи обладнання (2Т/4Т/Repeat/Spot)
• вибір типу зварювання (з пульсацією або без нього)
• вибір типу хвилі імпульсу (прямокутник, трикутник або синусоїда)

Частоту пульсацій, баланс полярності та інші параметри налаштовують, рухаючись циклограмою. Залежно від обраного режиму та типу зварювання на циклограмі будуть доступні для регулювання тільки параметри, що відповідають режиму, обраному за допомогою кнопок.

Останній із 5 блоків відповідає за вибір і настроювання параметрів ручного дугового зварювання, а саме:

• величини зварювального струму
• Розмір струму гарячого старту (hot start)
• Величина струму форсажу дуги (arc force)

Крім цих п'яти нижніх кнопок, на панель також винесені три фізичні кнопки, розташовані праворуч від ручки-енкодера, це кнопки для вмикання:

• дистанційного керування
• режиму «розумного» газу
• зовнішнього рідинного охолодження

Відмітна особливість Jasic TIG-200P AC/DC PFC (E2S22) EVO20 винесена в його назву PFC, ця англійська абревіатура розшифровується як Power Factor Correction, тобто корекція коефіцієнта потужності. Де та навіщо використовується така технологія? Зазвичай зварювальний інвертор може компенсувати стрибки напруги в мережі в межах ±15%, якщо відмінність буде більшою, то продовжувати роботу не варто — обладнання може вийти з ладу. Апарати, у яких встановлений PFC модуль розраховані на роботу в мережах, де можливі великі стрибки напруги, просідання навіть до 115 В не становить для них проблеми, також можлива робота з генератором. Додатково треба зазначити, що наявність PFC модуля дає змогу знизити необхідну для роботи потужність і зберегти водночас максимальне значення зварювального струму.

Зверніть увагу, що значення технічних характеристик наведене для використання в мережі 220±15% В, у разі використання зі зниженою напругою значення будуть інші, вони наведені в інструкції.

Як і інші апарати лінійки EVO20 Jasic TIG-200P AC/DC PFC (E2S22) підтримує роботу зі спеціальними пультами керування/педалями для лінійки апаратів EV020. Без змін у конструкцію можлива робота з дротовою педаллю керування Jasic FRC-01 або з педалями інших виробників. Для цього на панелі встановлене гніздо 9 pin. Можлива робота з бездротовими (Bluetooth) педаллю Jasic FRC-02 і пультом керування Jasic HRC-02. Однак для їх використання потрібне встановлення спеціального блока приймача на передній панелі (є відповідна заглушка, яку потрібно видалити та під'єднати блок до плати).

ХАРАКТЕРИСТИКИ

Комплектація

• апарат Jasic TIG-200P AC/DC PFC (E2S22) EVO20 — 1 шт.
• пальник типу WP-26 (4 м) з комплектом витратних матеріалів — 1 шт.
• клема маси з кабелем (3 м) — 1 шт.
• паспорт (інструкція з експлуатації) — 1 шт.
• Маска зварника Rihno 900-1шт
