Зварювальний позиціонер FOUR WELDING 156S

Зварювальний позиціонер – це обладнання, яке утримує деталь і обертає її або нахиляє під потрібним кутом під час зварювання. Його головна мета – забезпечити зварювальнику або зварювальному роботу зручний доступ до шва, що покращує якість зварювання, підвищує продуктивність і знижує фізичне навантаження для робітників.

Переваги використання позиціонера:

• автоматизація процесу зварювання
• точність і повторюваність швів
• оптимальне положення деталі для кожного типу зварного шва
• зменшення кількості ручних операцій та поворотів великогабаритних деталей.

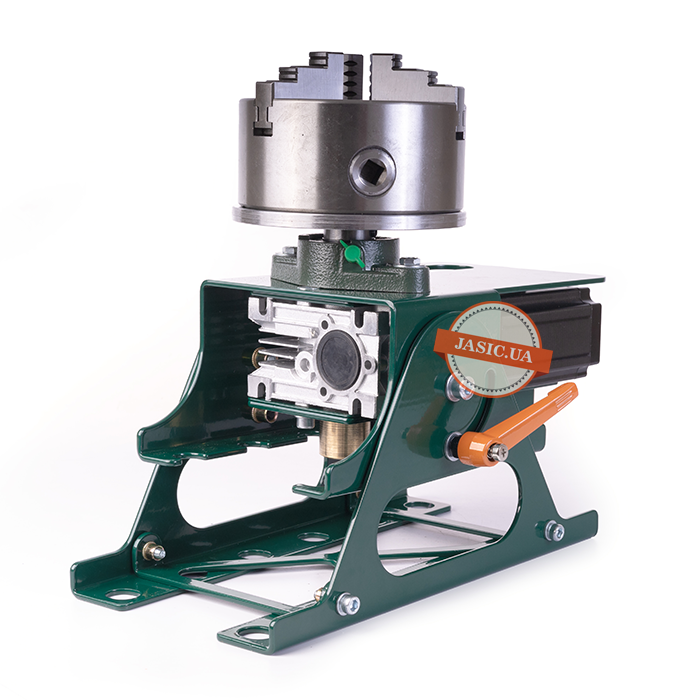

FOUR WELDING  156S  – це обертально-нахильний позиціонер для зварювання, тобто він має дві осі руху: обертання та нахил. Така конструкція дозволяє використовувати його як для позиціонування більш простих заготовок, як то труби, різноманітні заготовки круглої форми, так і для зварювання деталей складної форми, які потрібно зварювати під кутом. Для зручності FOUR 156S  оснащений пультом дистанційного запуску обертання.

Характеристики:

• Живлення: 230 В, 150 Вт
• Діаметр планшайби: 130 мм
• Кут нахилу: 0 - 90 °
• Швидкість обертання:  0.24 – 7.2 об/хв.
• Крутний момент: 25 Нм
• Вантажопідйомність (0° ): 50 кг ^*)
• Вантажопідйомність (90° ): 15 кг ^*)
• Робочий зварювальний струм:  120 А
• Піковий зварювальний струм:  150 А
• Габаритні розміри (Д х Ш х В): 379 х 279 х 214 (шпиндель вертикально)
• Габаритні розміри (Д х Ш х В): 331 х 311 х 214 (шпиндель горизонтально)
• Вага, кг: 15 кг

Параметри патрона:

• Макс. зовнішній діаметр у прямих кулачках:  45 мм
• Макс. зовнішній діаметр у зворотних кулачках:  120 мм

*) Вантажопідйомність позиціонера вказана умовно оскільки залежить від конфігурації деталі та місця її кріплення до позиціонера. Орієнтуйтесь на крутний момент.

Комплектація:

• позиціонер із патроном
• рама поворотна з комплектом кріплення
• зворотні кулачки для патрона
• ключ для патрона
• пульт керування
• педаль запуску обертання
• кабель живлення
• кабель приєднання пульта до позиціонера
• технічний паспорт та інструкція з експлуатації
